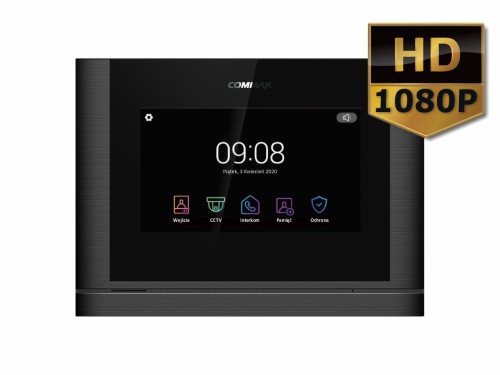

CDV-704MF DARK SILVER Monitor 7" z serii "Fine View HD" z doświetleniem LED
Opis
Obsługa kamer HD
CDV-70MF to monitor przeznaczony do systemów analogowych COMMAX. Wykorzystując standardowe okablowanie obsługuje kamery analogowe oraz kamery rozdzielczości HD 2MPx, 1,3MPx i 1MPx.
Ekran
Posiada wysokiej jakości cyfrowy ekran 7" z podświetleniem LED dzięki czemu wyświetlany obraz jest kontrastowy i wyraźny. Rozdzielczość 1280x720px wyświetli najmniejsze szczegóły obrazu z kamer HD.
Dotykowy ekran monitora pozwala szybko i skutecznie nawiązać komunikację z panelem, otworzyć wejście, czy zapisać obraz w pamięci urządzenia.
Polskie menu
Intuicyjne menu ekranowe można wyświetlić również w języku polskim. Opis ikon jak i menu ustawień jest przyjazne dla użytkownika - z łatwością można dostosować parametry urządzenia do swoich potrzeb.
Interkom selektywny
W jednym systemie można zainstalować do 4 monitorów obsługujących panele zewnętrzne i dodatkowe kamery CCTV. Pomiędzy monitorami można zrealizować funkcję interkomu - dzwoniąc do wybranego monitora lub np. do wszystkich.
Pamięć
Monitor wyposażony jest również we wbudowaną pamięć o pojemności 50 zdjęć. Po instalacji dodatkowej karty microSD umożliwia także zapis sekwencji wideo z paneli wejściowych lub 128 zdjęć. Praca modułu pamięci może odbywać się w sposób automatyczny (po każdorazowym wywołaniu monitora z panelu wejściowego).
Obsługa wielu paneli wejściowych oraz dodatkowych kamer CCTV
Dla posesji w kilkoma wejściami monitor fabrycznie przystosowany jest do obsługi dwóch paneli wejściowych. Ilość obsługiwanych paneli można zwiększyć stosując moduły MD-KAM2 lub MD-KAM4. Monitor obsługuje również dwie dodatkowe kamery obserwacyjne CCTV - analogowe lub AHD 1,3MPx.
Detekcja ruchu
Monitor posiada funkcję detekcji ruchu. Po wykryciu obrazu z wybranego źródła (może to być zarówno panel wejściowy jak i kamera obserwacyjna CCTV) monitor zapisuje do pamięci sekwencję wideo (na karcie microSD) lub zdjęcie. Funkcja detekcji może być ustawiona dla wybranego przedziału czasowego (np. podczas urlopu użytkownika).
Schemat ideowy systemu
CDV-704MA(DC) DARK SILVER,CDV-704MA,CDV-704MA(DC)
Cechy i funkcje
- wyświetlacz 7" Color TFT-LCD 16:9, dotykowy
- standard sygnału video PAL/NTSC
- obsługa dwóch paneli wejściowych PAL lub AHD 2MPx / 1,3MPx / 1MPx (możliwość rozszerzenia poprzez moduły MD-KAM2 i MD-KAM4)
- dodatkowe dwa wejścia kamer CCTV (AHD 2MPx / 1,3MPx / 1MPx , analog)
- detekcja ruchu z paneli wejściowych lub kamer CCTV
- wbudowany moduł pamięci - zapis zdjęć + czytnik kart SD - zapis zdjęć/filmów
- możliwość podłączenia dodatkowego monitora
- funkcja interkomu selektywnego - do 4 monitorów
- instalacja czteroprzewodowa + obwód elektrozamka
- współpracuje z kamerami HD 1080p, 960p, 720p oraz analogowymi czeroprzewodowymi
- zasilanie 230V
Specyfikacja
Rodzaj ekranu | kolor LED, dotykowy |
Przekątna ekranu | 7" |
Rozdzielczość ekranu | 1280 x 720 px |
Ilość obsługiwanych paneli wejściowych | 2 (możliwość rozszerzenia poprzez moduły MD-KAM2 i MD-KAM4) |
Funkcja interkomu | Tak (monitor-monitor, selektywny) |
Rodzaj monitora | Głośnomówiący |
Moduł pamięci | Tak (pamięć wbudowana + karta microSD) |
Standard sygnału video | PAL / NTSC |
Funkcja otwierania bramy | Opcja |
Regulacja głośności wywołania | Tak (opcja wyciszenia) |
Regulacja głośności rozmowy | Tak |
Regulacja kontrastu | Tak |
Regulacja jaskrawości obrazu | Tak |
Zasilanie | 230V AC |
Pobór mocy (praca / czuwanie) | 15 / 3 VA |
Wymiary (szer. x wys. x gł.) | 244 x 180 x 23 mm |
Do pobrania
Deklaracja zgodności (CDV-704MF_DPL.pdf)
Zdjęcie (CDV-70MF DARK SILVER(1).jpg)
Zdjęcie (CDV-70MF DARK SILVER(2).jpg)
Karta katalogowa (GDE_POLSKA_CDV-704MF DARK SILVER_karta_katalogowa.pdf)
