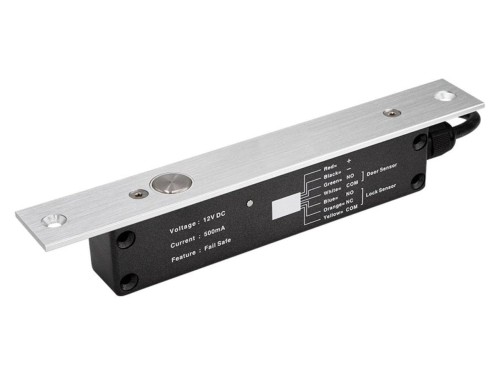

EB-1200W Elektrozamek trzpieniowy rewersyjny zewnętrzny
Opis
Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800, 1000 lub 2000 kg.
Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)

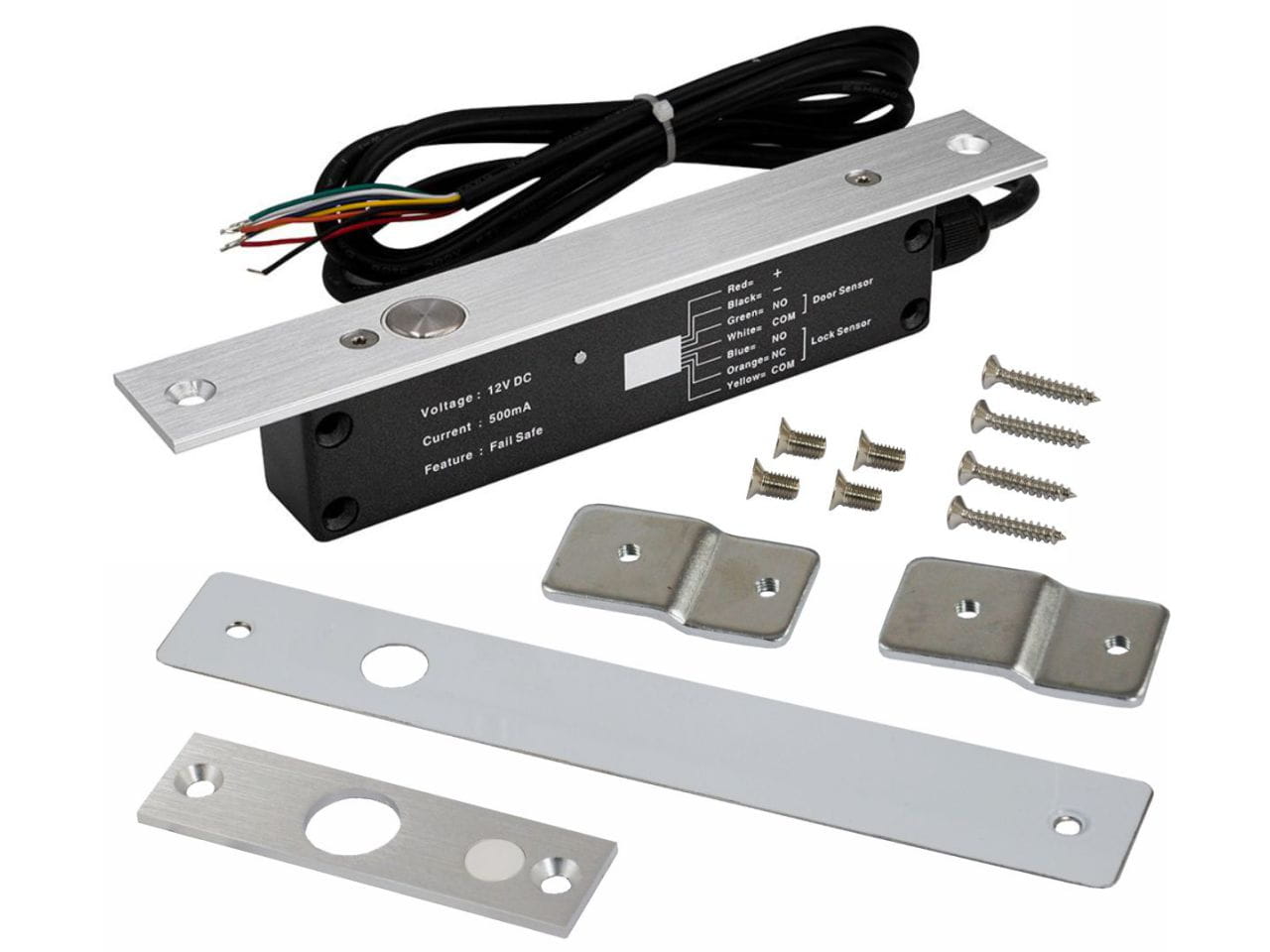

Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do wabezpieczenia drzwi szklanych.
Sygnalizacja położenia drzwi
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.
Dioda LED
Na obudowie zwory znajduje się dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane lub cewka elektrozamka nie jest zasilana – dioda jest wygaszona.
Sygnalizacja zaryglowania drzwi
Jest to dodatkowe wyjście synalizacyjne (styk NO/NC) informujące o stanie wejścia. Styk NO pozostaje zwarty podczas zablokowania drzwi, rozwarty jeżeli drzwi są odblokowane. Styk NC pozostaje rozwarty podczas zablokowania drzwi, zwarty jeżeli drzwi są odblokowane.
Wymiary elektrozamka EB-1200W
Montaż
Połączenie
Specyfikacja
|
Typ elektrozamka |
NO (rewersyjny, drzwi otwarte bez napięcia) |
|
Maks. nacisk na drzwi |
800 kg |
|
Zasilanie |
12V DC |
|
Pobór prądu |
zamek zwoniony: 0 mA zamek zaryglowany: 500mA |
|
Zwłoka czasowa |
- |
|
Autoblokada |
- |
|
Sygnalizacja stanu drzwi |
Tak (styk NO, obciążalność 200mA@24VDC) |
|
Sygnalizacja zaryglowania |
Tak (styk NO/NC, obciążalność 200mA@24VDC) |
|
Dioda LED |
- |
|
Wymiary elektrozamka |
220 x 30 x 37 mm |
|
Wymiary płytki montażowej |
110 x 30 x 3 mm |
|
Średnica / Skok trzpienia |
16mm / 16mm |
|
Długość przewodu |
~125cm |
|
Stopień ochrony IP |
IP 66 |
