ETH-2WIRE-SET Zestaw konwerterów Ethernet 100M + PoE po 2 przewodach
Opis
ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet 100Mb/s oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP lub przewodu domofonowego.
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m (skrętka). Jakość i parametry przewodu mają zasadniczy wpływ na długość połączenia. Największy zasięg transmisji uzyskujemy na skrętce UTP, najmniejszy na 2 parach nieskręconych np. przewód domofonowy. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów:
- zasilanie z PoE lub z zewnętrznego zasilacza
- zasilanie od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX
- możliwość włączania i wyłączania zasilania PoE do odbiornika
Cechy i funkcje
|
Porty LAN
|
1 port RJ45 100Mbps
|
|
Złącza
|
RJ-45 Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG) |
|
Funkcje portów ETH-2wire-TX
|
PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
|
|
Funkcje portów ETH-2wire-RX
|
PoE OUT (zasilanie odbiorników PoE): PASSIVE
PINY PoE: 4,5 (V+) 7,8 (V-)
|
|
Funkcje portów ETH-2wire
|
POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE
DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
|
|
Sygnalizacja pracy
|
LED port RJ45 (żółty) - obecność zasilania
LED port RJ45 (zielony) - link i transmisja danych w torze LAN LED LINK (zielony) - link i transmisja danych w torze 2Wire |
|
Napięcie zasilania
|
ETH-2wire-TX
Vin PoE = 44 ... 56 VDC
Vin POWER = 24 ... 56 VDC
ETH-2wire-RX
Vin = 24 ... 56 VDC
|
|
Napięcie wyjściowe
|
Vout = Vin
|
|
Kontrola zasilania
|
ETH-2WIRE-RX zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji |
|
Pobór mocy
|
1,35 W (cały tor)
|
|
Długość kabla 2WIRE
|
Maksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA):
< 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP
< 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm
|
|
Długość kabla sieciowego
|
< 100m - odległość SWITCH PoE do ETH-2WIRE-TX
< 100m - odległość ETH-2WIRE-RX do odbiornika PoE |
|
Zabezpieczenia
|
LAN i DATA
Zabezpieczenie przepięciowe
POWER
Zabezpieczenie przed odwrotną polaryzacją
Port PoE IN
Zabezpieczenie przeciążeniowe na poziomie 0,6A
|
|
Konstrukcja obudowy
|
Poliwęglan
|
|
Stopień ochrony
|
IP20 |
|
Temperatura pracy
|
-25°C...+65°C
|
|
Wymiary
|
ETH-2WIRE-TX - 51 x 51 x 22mm
ETH-2WIRE-RX - 51 x 51 x 22mm
|
|
Waga
|
ETH-2WIRE-TX 0,025 kg
ETH-2WIRE-RX 0,025 kg
|
Do pobrania
ETH-2wire-SET_instrukcja_PL_0.pdf (ETH-2wire-SET_instrukcja_PL_0.pdf)
ETH-2WIRE-SET-DC-01.pdf (ETH-2WIRE-SET-DC-01.pdf)

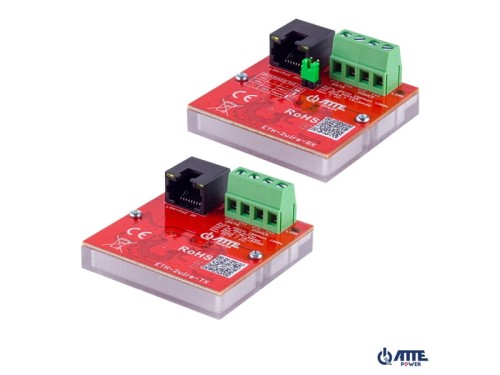

Zdjęcie (ETH-2wire-SET_1.jpg)
