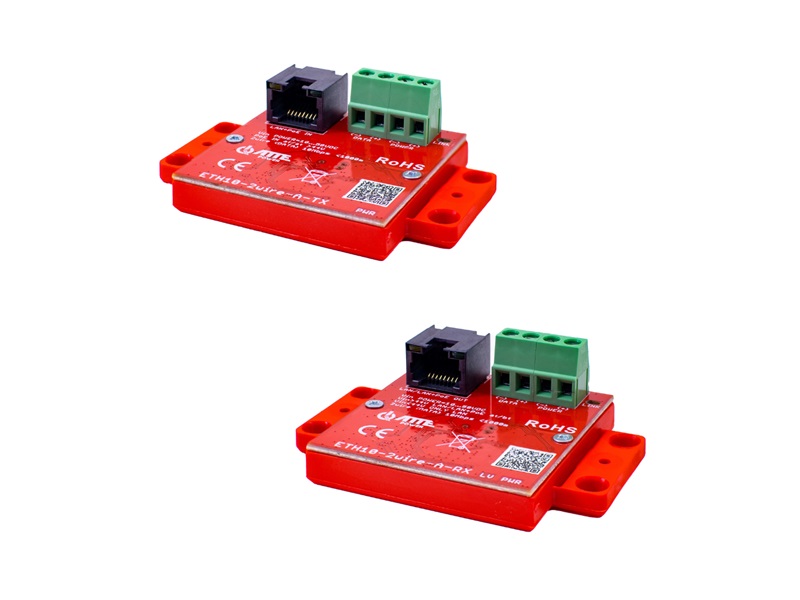

ETH10-2WIRE-SET Zestaw konwerterów Ethernet 10M + PoE po 2 przewodach
Opis
ETH10-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP lub przewodu domofonowego.
Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH10-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH10-2wire-RX wraz z kamerą PoE. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER. Maksymalna długość przewodów w torze 2wire to 1000m (skrętka). Jakość i parametry przewodu mają zasadniczy wpływ na długość połączenia. Największy zasięg transmisji uzyskujemy na skrętce UTP, najmniejszy na 2 parach nieskręconych np. przewód domofonowy.
Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od typu, długości oraz przekroju zastosowanych przewodów. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie.
Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH10-2wire-RX na końcu linii. W przypadku połączenia odbiornika z innym swichem lub kartą sieciową bez obsługi PoE należy koniecznie wyłączyć zasilanie PoE poprzez odpowiednie ustawienie zworki na odbiorniku ETH10-2wire-RX.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów:
- zasilanie z PoE lub z zewnętrznego zasilacza
- zasilanie od strony nadajnika ETH10-2wire-TX jak i odbiornika ETH10-2wire-RX
- możliwość włączania i wyłączania zasilania PoE do odbiornika

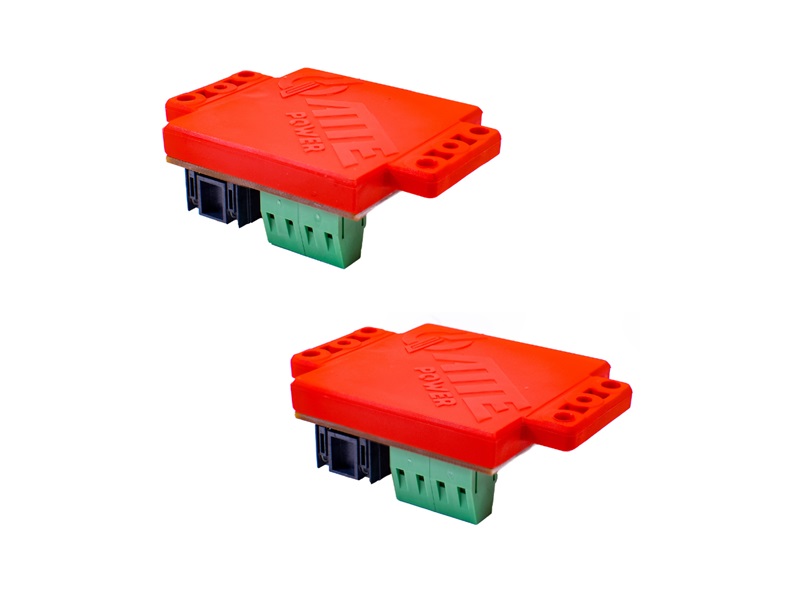

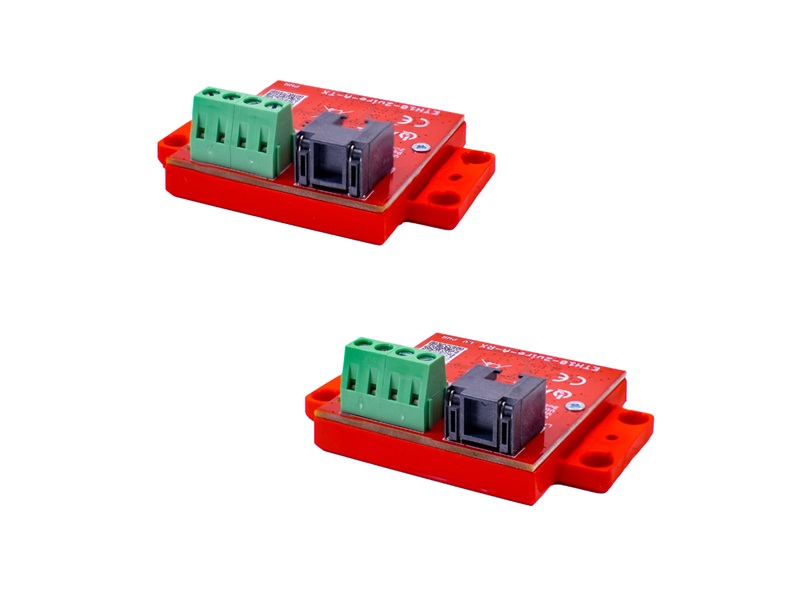

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.

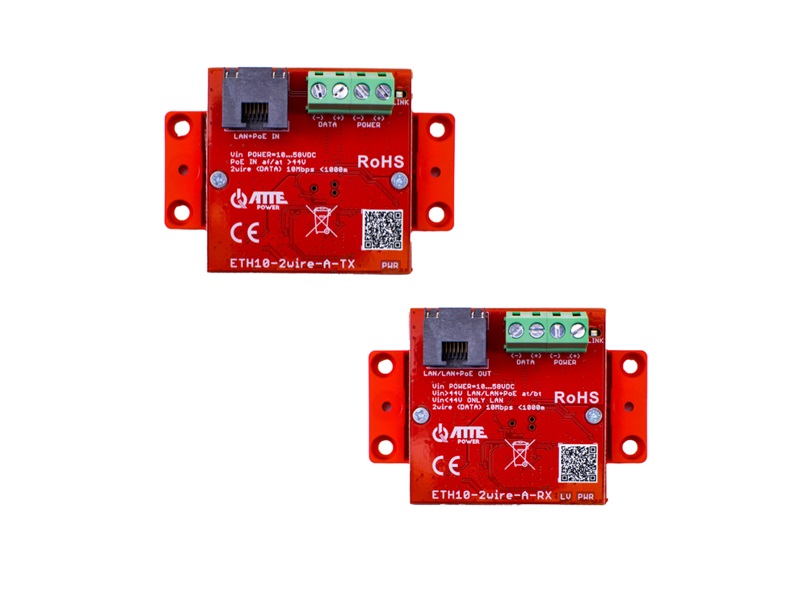

Cechy i funkcje
|
Porty LAN
|
1 port RJ45 10Mbps
|
|
Złącza
|
RJ-45 Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG) |
|
Funkcje portów ETH10-2wire-TX
|
PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15W)
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
|
|
Funkcje portów ETH10-2wire-RX
|
PoE OUT (zasilanie odbiorników PoE): PASSIVE
PINY PoE: 4,5 (V+) 7,8 (V-)
|
|
Funkcje złącza DATA
|
DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
|
|
Funkcje złącza POWER
|
POWER (zasilanie): alternatywne zasilanie przy braku zasialnia PoE (patrz konfiguracja zworek)
|
|
Sygnalizacja pracy
|
LED port RJ45 (żółty) - obecność zasilania LED LINK (zielony) - link i transmisja danych w torze 2Wire |
|
Napięcie zasilania
|
ETH10-2wire-TX
Vin PoE = 30 ... 56 VDC
Vin POWER = 10 ... 56 VDC
ETH10-2wire-RX
Vin = 10 ... 56 VDC
|
|
Napięcie wyjściowe
|
ETH10-2wire-TX ETH10-2wire-RX |
|
Kontrola zasilania
|
ETH10-2WIRE-RX zworki - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji |
|
Pobór mocy
|
1,35 W (cały tor)
|
|
Długość kabla 2WIRE
|
Maksymalna odległość ETH10-2wire-TX do ETH10-2wire-RX (złącza DATA):
< 1000m - 2 pojedyncze przewody
|
|
Długość kabla sieciowego
|
< 100m - odległość SWITCH PoE do ETH10-2WIRE-TX
< 100m - odległość ETH10-2WIRE-RX do odbiornika PoE |
|
Zabezpieczenia
|
Porty LAN i DATA:
Zabezpieczenie przepięciowe
Porty POWER:
Zabezpieczenie przed odwrotną polaryzacją
|
|
Konstrukcja obudowy
|
Poliwęglan
|
|
Stopień ochrony
|
IP20 |
|
Temperatura pracy
|
-25°C...+65°C
|
|
Wymiary
|
ETH10-2wire-TX - 51 x 51 x 22mm
ETH10-2wire-RX - 51 x 51 x 22mm
|
|
Waga
|
ETH10-2wire-TX - 0,025 kg
ETH10-2wire-RX – 0,025 kg
|
